Установка и использование для серий AV, GV, GVG, RSBW, BSEU
2024-11-05
1. Мы рекомендуем использовать допуск вала h7 или h8 для установки кулачковой муфты.
2. Шпоночный паз ISO R773 (DIN6885.1) является стандартным.
3. Перед установкой убедитесь, что направление вращения внутреннего кольца кулачковой муфты (показано стрелкой на внутреннем кольце) совпадает с направлением вращения конвейера.
4. При установке кулачковой муфты на вал надавливайте только на поверхность внутреннего кольца мягким молотком. Никогда не ударяйте по кулачковой муфте стальным молотком и не прикладывайте ненужных ударных нагрузок.
5. Всегда используйте призматическую шпонку для установки на вал, а затем закрепите кулачковую муфту на валу с помощью торцевой пластины. Никогда не используйте коническую шпонку. Оставьте зазор между верхней частью шпоночного паза муфты и верхней частью шпонки для вентиляции под давлением. На шпоночном пазу внутреннего кольца сцепления предусмотрено отверстие для вентиляции под давлением.

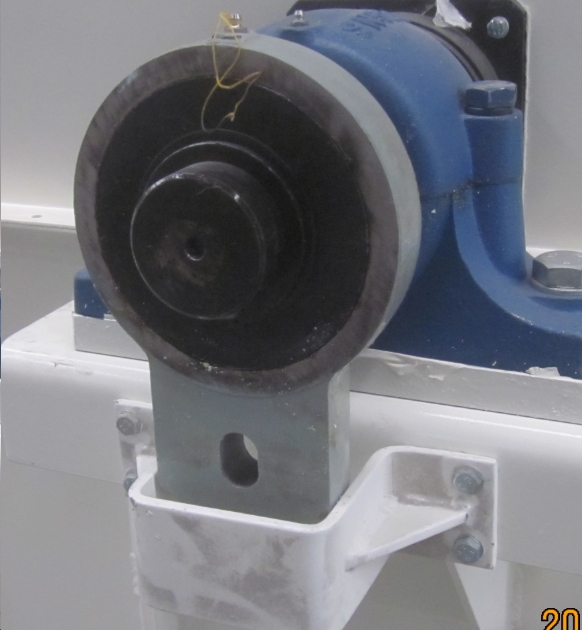

6. Используйте раму или штифт, чтобы исключить вращение внешнего кольца.
7. Установите зазор в 0,5 мм между моментным рычагом и рамой (стопором моментного рычага) или длинной прорезью в моментном рычаге и штифтом. Если моментный рычаг жестко закреплен, он будет оказывать нагрузку на кулачковую муфту, что в конечном итоге может ее повредить.
8. Кулачковая муфта предварительно заполнена низкотемпературной смазкой перед отправкой и готова к установке и эксплуатации. Техническое обслуживание смазки не требуется. Диапазон рабочих температур окружающей среды составляет от –40° до 50°C. Однако максимальную температуру следует определять в зависимости от числа оборотов вала. Кроме того, если число оборотов вала низкое, допускается более высокий диапазон рабочих температур окружающей среды
