Установка и использование кулачковой муфты обратного хода BS-R NJ (NYD)
2024-03-07
1.Рекомендуемый допуск вала — h7 или h8.
2.Перед установкой убедитесь, что направление вращения внутреннего кольца кулачковой муфты NYD (показано стрелкой на торце внутреннего кольца) совпадает с направлением вращения конвейера.
3.Надежно закрепите моментный рычаг на кулачковой муфте NYD с помощью болтов с классом прочности 10,9 или выше. Убедитесь, что поверхность моментного рычага, которая соприкасается с торцом внешнего кольца, плоская и не содержит пыли, чтобы получить достаточную силу трения.

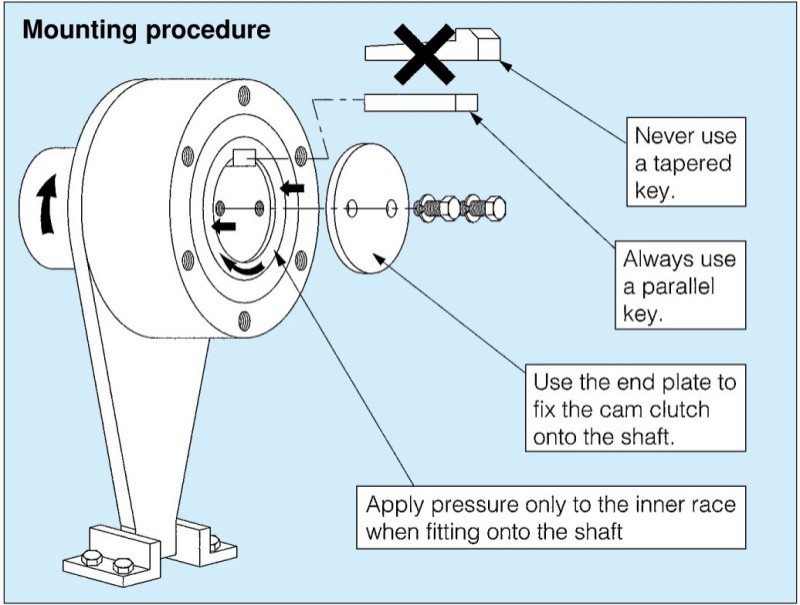

4.При установке кулачковой муфты NYD на вал надавливайте только на торец внутреннего кольца. Не ударяйте молотком напрямую по внутреннему кольцу и не надавливайте на внешнее кольцо, сальник или пресс-масленку.
5.Всегда используйте призматическую шпонку для установки на вал, а затем закрепите кулачковую муфту NYD на валу с помощью торцевой пластины. Никогда не используйте конический ключ, в противном случае кулачковая муфта будет повреждена.
6. При установке моделей NYD160 и выше (типы с консистентной смазкой) поместите одну из четырех заглушек под кулачковую муфту. Это позволит легко слить смазку во время обслуживания.

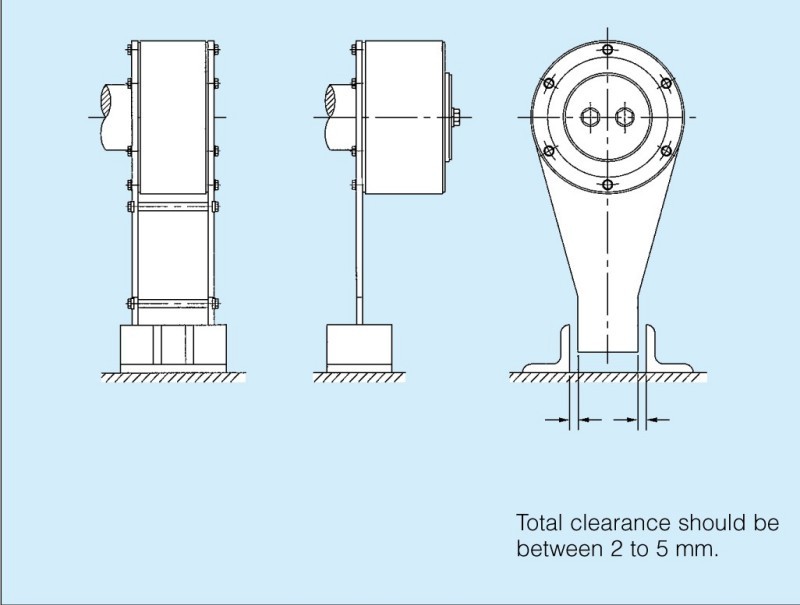

7. Концевой наконечник моментного рычага будет качаться в некоторой степени во время работы конвейера. Поддерживайте концевой наконечник моментного рычага только в направлении вращения, но обязательно допускайте определенное количество свободного перемещения в осевом направлении. (См. схему установки.) Кулачковая муфта будет повреждена, если концевой наконечник моментного рычага надежно закреплен.
8. Для моделей от NYD65 до NYD200 достаточно одного моментного рычага. Для моделей от NYD220 до NYD450 требуется один моментный рычаг с каждой стороны, а также для остановки вращения обоими моментными рычагами, чтобы обратная нагрузка действовала на моментные рычаги равномерно. Рекомендуется использовать стандартный моментный рычаг и защитный кожух для кулачковой муфты NYD.
9. В случае повышения температуры окружающей среды до 40°C и выше рекомендуется установить экран или крышу и избегать попадания прямых солнечных лучей, чтобы продлить срок службы кулачковой муфты.
